一、分體式渦輪流量計用途： |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 二、分體式渦輪流量計特點： ★ 壓力損失小，葉輪具有防腐功能。 ★ 具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。 ★ 采用先進的超低功耗單片微機技術，整機功能強，功耗低，性能優越。具有非線性精度補償功能的智能流量顯示 器。修正公式精度優于±0.02%。 ★ 儀表系數可由按鍵在線設置，并可顯示在lcd屏上，lcd屏直觀清晰，可靠性高。 ★ 采用eeprom對累積流量、儀表系數進行掉電保護。保護時間大于10年。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

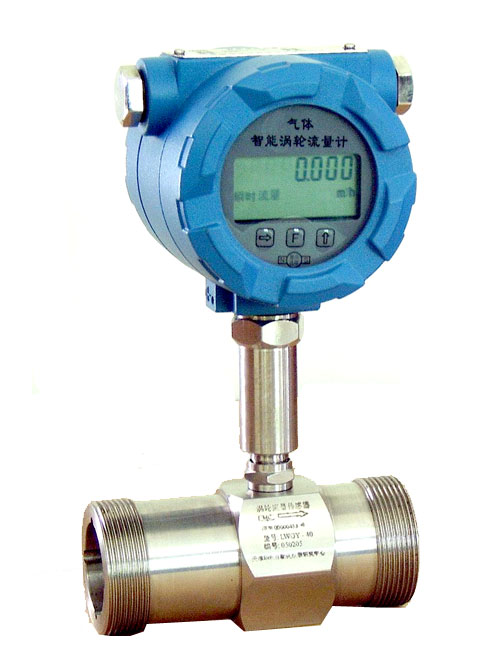

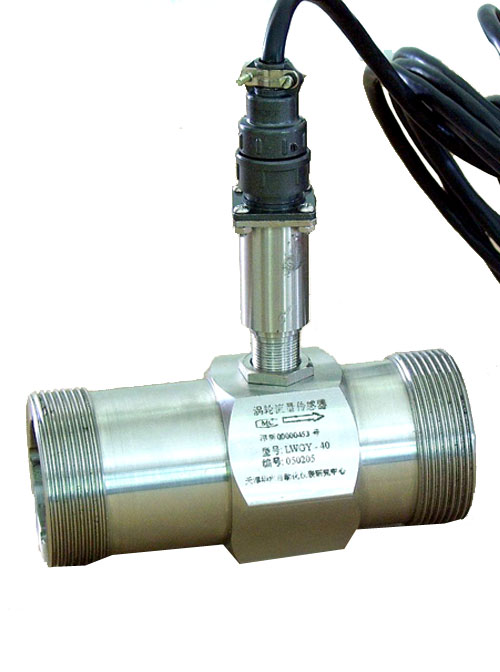

| 四、 分體式渦輪流量計電氣特性： 1、 顯示方式： (1)lwgy 遠傳顯示：脈沖輸出(配顯示儀表)； (2)lwy 現場顯示：7位lcd顯示累積流量，單位(m3) 7位lcd顯示瞬時流量，單位(m3/h) (3)lwgb 渦輪流量變送器：(配顯示儀表)。 2、輸出功能： (1)lwgy 脈沖輸出，p-p值由供電電源確定； (2)lwy 可帶脈沖輸出或4~20ma兩線制電流輸出； (3)lwgb 4~20ma兩線制電流輸出。 3、供電電源： (1)lwgy：dc5~24v； (2)lwy：3v鋰電池安裝于儀表內部可連續使用八年以上； (3)lwgb：dc24v。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

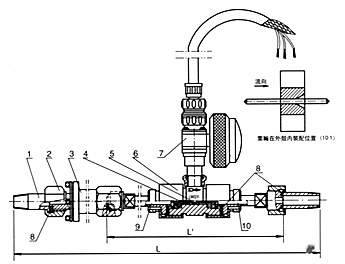

| 五、 儀表結構及安裝方式：見(表二)、(圖一)、(圖二) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

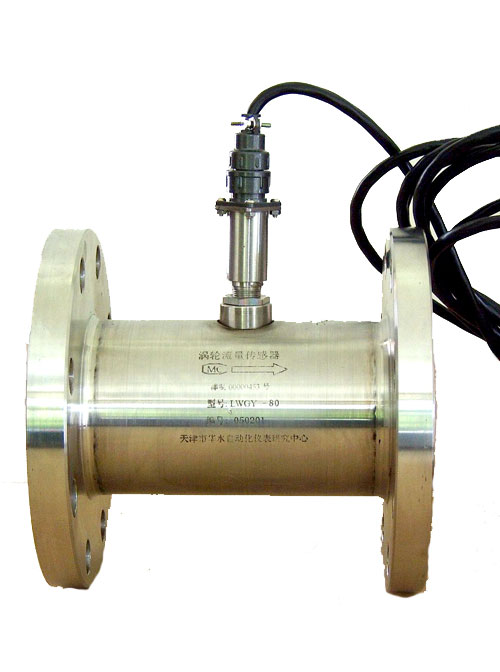

| 1、 儀表安裝采用法蘭連接、螺紋連接及夾裝式； 2、 安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向一致，且上游直管段應≥20dn，下游直管段應≥5dn (dn為管道內徑)。 3、傳感器應遠離外界磁場，如不能避免，應采取必要的措施； 4、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道(如圖四)； 5、傳感器露天安裝時，請做好放大器插頭的防水處理； 6、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式，詳見有關“使用說明書"。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 六、分體式渦輪流量計型號及規格說明： lw x x- xxx xx lw 表示渦輪流量傳感器； x x：gy表示遠傳顯示型； y表示現場顯示型； gb表示變送器； xxx：表示渦輪流量傳感器口徑； xx：b表示防爆型； e表示夾裝式； 如：lwgy-50-be：表示口徑為50mm, 防爆、夾裝式渦輪流量傳感器； lwgb-50：表示口徑為50mm,渦輪流量變送器。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(表二)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
