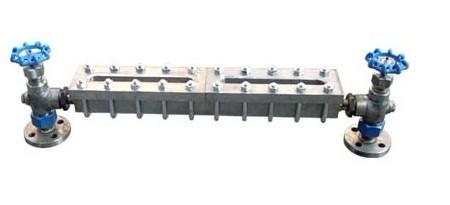

HG5反射式玻璃板液位計適用于直接指示各種塔、罐、槽、箱等容器內介質液位。在儀表上下閥門內裝有安全鋼球，當玻璃意外破損時，鋼球能在容器內壓力的作用下，自動關閉液流通道，以防止液位繼續外流。
【 結構圖 】
 反射式普通型 |
 |
安裝、使用與維護
| 1、為了保證自動密超過計劃作用，容器內的介質壓力不得小于0.2MPa,在打開上下閥時，閥桿退出轉數不少于4轉(使鋼球封門時，不致于碰到閥桿的頂端)。 2、使用中的儀表應定期檢查。清洗玻璃板內外壁污垢，使液位顯示清晰。 3、檢修裝配玻璃板在旋緊螺栓時，要密切注意玻璃板受力不均而破碎。因此，螺栓須嚴格按圖示1、2、3┈┈┈10、11、12順序交叉地分多次夾緊玻璃板。 |
【 液面計規定標記 】
|
名稱
|
型號
|
規格
|
標準號
|
備注
|
|
液面計
|
BR40-Ⅰ，
BR40-Ⅱ， BR40-ⅠZ， BR40-ⅡZ， |
L=500、800、1100、1400、1700、2000
|
HG5-1366-80
|
①凸面法蘭（B）按HGJ47-91 DN20，PN4.0MPa
②工作壓力：4.0MPa |
|
液面計
|
BT64-Ⅰ，
BT64-Ⅱ， BT64-ⅠZ， BT64-ⅡZ， |
L=500、800、1100、1400、1700
|
HG5-1365-80
|
①凸面法蘭（B）按HGJ47-91 DN20，PN6.3MPa
②工作壓力：6.3MPa |
|
液面計
|
A（B）T25-Ⅰ，
A（B）T25-Ⅱ， A（B）T25-ⅠZ， A（B）T25-ⅡZ， |
L=500、800、1100、1400、1700、2000
|
HG5-1364-80
|
①突面法蘭（A）按HGJ46-91
②凸面法蘭（B）按HGJ47-91 DN20，PN2.5MPa ③工作壓力：2.5MPa |
|
液面計
|
R-Ⅰ
R-Ⅱ |
304
|
HG5-1370-80
|
|
|
液面計
|
R-Ⅲ
|
304
|
HG5-1369-80
|
|
|
液面計
|
R6-Ⅰ
R6-Ⅱ |
304
|
HG5-1368-80
|
|
|
液面計
|
R6-Ⅲ
|
304
|
HG5-1367-80
|
工作壓力：0.6MPa
|
【 液面計主要技術參數 】
|
蒸汽夾套接頭
|
G1/2"外螺紋
|
|
伴熱蒸汽壓力
|
≤0.6MPa
|
|
液面計工作溫度
|
-20~+200℃
|
|
鋼球自動關閉壓力
|
≥0.2MPa
|
|
測量范圍（安裝中心距L）
|
300、500、800、1100、1400、1700mm
|
|
反射式液面計工作壓力
|
2.5、4.0、6.3MPa、0.6MPa（用于R型）
|
|
玻璃板液面計材質
|
碳鋼、不銹鋼
|
【 結構原理 】
HG5-1366-80反射式玻璃板液位計根據連通其原理，將容器內介質液位引至外部玻璃板液位計內，通過透明玻璃直接顯示容器內液位實際高度 儀表閥桿密封填料采用柔性石墨壓環，密封性能可靠。
【 特 點 】
● 玻璃板型使用安全、耐用。
● 反射式玻璃板型結構簡單、維修方便。
● 玻璃板型直讀式、讀數精確、可靠。
【 液位儀表簡介 】
浮球液位儀表由傳感器和指示表兩部分組成。浮球液位傳感器由裝有磁簧管的不銹鋼護管和裝有磁鋼的浮球組成。浮球液位傳感器的磁性浮球隨著容器內液體升降而上下移動，利用感應作用使護管內的磁簧管動作，從而引起線性電阻的阻值變化，通過指示表指針變化來反映液位變化。磁翻柱液位計，是根據浮力原理和磁性耦合作用原理工作的。
