RC調整型流量計測量原理
安為制造(美國)公司（Iamway Manufacture Co.）經過長期試驗、應用和數據積累，自主研發的調整型流量計（Conditioning Flowmeter），是一種新型的差壓式流量計，它繼承了傳統差壓流量計結構簡單、安全可靠、便于檢修維護的優點，在流體力學原理的基礎上，獨特研發了自整流結構設計和節流孔的微積分學和統計學四孔等效均勻?qū)ΨQ分布，這種雙重作用，即調整型節流體，可以使流體在接近調整型節流體時，調整型節流體自身即能將流體的流速曲線調整到適合測量的理想狀態 (Put it into a proper state for use)，使其滿足流量計算伯努利方程對流體的要求，同時流體通過調整型節流體后可以將渦流調整到最小，產生高頻低幅信號，使輸出的信號精確而穩定。這一新型自整流調整型節流裝置，可以對上游流體的流速分布曲線重新整流，這一節流方式的變化，帶來了差壓式流量測量技術的一場革命性的創新突破和應用。
RC調整型流量計的獨有特點：
【1、獨特的自整流結構設計和節流孔均勻?qū)ΨQ分布，只需前1D后0.5D直管段要求?！?br />

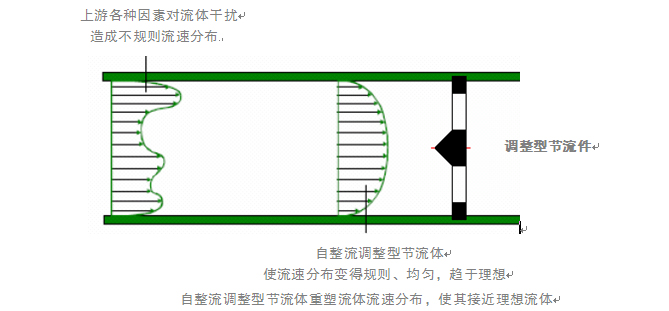

RC調整型流量計的自整流調整型節流體結構設計，可以對上游流體的流速分布曲線重新整流，使其更接近理想流體，使得在現場極端苛刻安裝條件下也能均勻流體流速分布，這保證了RC調整型流量計依然有很高的測量精度：
【2、測量精度高，重復性好?！?br />
RC調整型流量計獨特的調整型節流體結構設計，使流體通過節流體后，形成很小并對稱分布的旋渦，這些等效均勻?qū)ΨQ分布的小旋渦不僅使信號波動小，而且可以產生高頻低幅的穩壓信號，使輸出的信號精確而穩定，即使在低流量、低差壓的情況下，仍能保持較高的測量精度和穩定性，特別適合于低密度、低流速氣體的測量。讀數精度一般：≤±0.5%；特殊要求可以達到：≤±0.2%。重復性：≤±0.1%。
【3、耐磨損，長期穩定性好?！?br />
RC調整型流量計獨特的調整型節流體結構設計，可以引導流體在流動中節流，同時其四孔等效均勻?qū)ΨQ分布的節流孔有精確加工的銳角導流，并對調整型節流體的表面加工精度和粗糙度有嚴格要求和質量控制，這一設計，克服了現行市場上出現的直角毛邊多孔節流裝置，因其對孔的加工精度沒有要求，也沒有加工銳角，使多孔節流體在流體長時間沖刷后容易變形與磨損，導致多孔累計磨損后β值變化大、無法修訂，而對測量造成不準確的設計缺陷，可以最大限度消除流體對調整型節流體的沖刷和磨損，使其β值穩定不變，具有長期穩定性，可以滿足裝置長周期運行的要求。
【4、測量范圍寬，永久壓力損失小，可以實現節能減排?！?/font>
RC調整型流量計獨特的調整型節流體結構設計，可以引導流體在流動中節流，克服了傳統節流件強迫流體突然改變流線的缺陷，使信號穩定，這保證了在滿量程測量時可以選擇比其它差壓式流量計更低的差壓，使RC調整型流量計的永久壓力損失降低，起到節能的效果，與其高精度測量一起，可以滿足工廠對水、汽、風能耗控制的ERP要求。
依據安為（美國）公司的應用數據，其常規量程比為10:1、最大可以到30:1，β值可以在0.25～0.9之間選擇，雷諾數介于200～107，壓力損失是傳統節流裝置的1/2～1/5。
分類代號 分 類 名 稱 結構及應用特點 測量精度 取壓形式 直管段 要求 使用工況 適用介質 頁碼 RCS 管道式平焊法蘭連接型 平焊法蘭連接 ≤±0.5% 螺紋、承插 無 T:-196―850℃ 各種氣體、液體、蒸汽 5 PN≤11.0MPa RCW 管道式對焊法蘭連接型 對焊法蘭連接 ≤±0.5% 螺紋、承插 無 T:-196―850℃ 各種氣體、液體、蒸汽 6 PN≤42.0MPa RCH 法蘭對夾型 法蘭端面對夾 ≤±0.5% 螺紋、承插 前1D 后0.5D T:-196―850℃ 各種氣體、液體、蒸汽 10 PN≤42.0MPa RCF 管道式法蘭取壓型 平焊或?qū)阜ㄌm連接 ≤±0.5% 法 蘭 無 T:-196―850℃ 粘綢液體、煤漿、腐蝕性介質、臟污及粉塵氣體 14 PN≤42.0MPa RCB 長輸管道型 直接焊接 ≤±0.5% 螺紋、承插 無 T:-196―850℃ 石油、天然氣、熱力輸送 16 PN≤42.0MPa 高壓焊接型 直接焊接 ≤±0.5% 無 不受操作工況限制 熱電用高壓給水、主蒸汽介質 RCA 防腐蝕型 平焊法蘭連接，整體內襯PTFE ≤±0.5% 襯PTFE法蘭 無 T:-196―260℃ 各種酸、堿類及其它強腐蝕性化工介質 18 PN≤10.0MPa RCP 方管型 使用于測量方管內介質的流量 ≤±0.5% 螺紋、承插 無 T:-196―850℃ 測量方管內介質的流量 20 PN≤42.0MPa RCJ 管道夾套伴熱型 適用于外接蒸汽或熱水伴熱 ≤±0.5% 螺紋、承插、法蘭 無 T:-196―850℃ 粘綢、易潔凈介質 22 PN≤42.0MPa RCC 緊湊型智能一體化 現場法蘭端面對夾 ≤±0.5% 螺紋、承插 前1D 后0.5D T:-196―850℃ 各種氣體、液體、蒸汽 24 PN≤42.0MPa RCR 法蘭對夾一體化 法蘭端面對夾 ≤±0.5% 螺紋、承插、法蘭 無 T:-196―850℃ 各種氣體、液體、蒸汽 25 PN≤42.0MPa RCM 通用智能一體化型 變送器與流量計一體化 ≤±0.5% 螺紋、承插、法蘭 無 T:-196―850℃ 各種氣體、液體、蒸汽 28
RC調整型流量計分類
【5、節能同時更加安全可靠?！?br />
RC調整型流量計獨特的微積分學四孔等效均勻分布節流體設計和節流體整體鍛造、數控一體加工技術，既有效降低了一個孔導致的大壓損，又避免了更多孔節流導致的節流件整體強度降低帶來的安全隱患，而通過增加多孔節流體的厚度來提高其強度本身，就進一步延長了流體與多孔節流體表面的摩擦面積和接觸時間，從而使壓力損失增加，不利于節能。
【6、適合測量雙向流介質的流量】
當安為公司研發的RC調整型流量計節流體采用
雙向中央錐度整流，四孔邊沿平行節流時，單臺RC
調整型流量計就可以實現測量雙向流介質的流量。
